VERSATEST™ 电子扭力测试仪 扭力工具
VERSATEST™显示器是一台实验室级的,用于高精度室内扭矩测量与校
准的仪器。高精度的扭矩传感器保证了读数误差在±0.25%之内。传
感器工作范围从15-200 in.oz.到200-2000 ft.lb.并且有一块专用芯片装于
各型号的VERSATEST™显示器,用于标记测量范围和存储校准数据。通
过前面板上的薄膜按钮,可以进入配置和校准程序。VERSATEST™可以
记忆和调出3000个力矩/力读数。仪表内的统计数据可以输出到计算机或
通过串行打印机打印。机内有时钟记录时间和日期,另有锂电池保证时钟
准确工作10年。
实耐宝 snapon(snap-on|snap on) JH Williams
VERSATEST™ 技术指标
显示器:

显示能力:
采样率:
显示速率:
精度*:

温度漂移:
棒图:
测量单位:
模式:

软键盘用户界面:

选择键:
操作温度:
存放温度:
环境湿度:
尺寸:
电源:
数据存储/调回:
统计分析:

柱壮图:
打印机/计算机输出串口:
计算机通讯口:
模拟量输出:
加载器控制继电器:
5.5" x 1.5" 大尺寸背光LCD图形显示器
(240 x 64点阵,字符高度0.67")
5位有效数字,±32,000计数(16位数字/模拟信号)
每秒2,000次
每秒更新5次
25OC环境下读数的千分之二点五(±0.25%)
(和TTC传感器连接同时测试)
+0.03%/OC(+0.017%/OF)
设定的范围内,100段模拟信号
in.oz.,in.lb.,ft.lb.,Nm,dNm,kg?cm,kg.m
跟踪模式,峰峰值保持模式,第一峰值保持模式,非
冲击动力工具测试模式。
单位,校准,日期/时间,统计,上/下限设置,数据存
储,数据调回,打印设置,自动/手动存储/发送/清除
上下左右移动光标,前后翻页,输入/确定
10至32OC(50至90OF)
-20至50OC(-2至122OF)
21OC(70OF)时相对湿度不大于85%
10" 宽 x 4" 高 x 10.5" 深(包括提手)
100VAC/24VAC, 50/60Hz, 50Watts。自适应。
3,000点
最大值,最小值,范围,平均值,Sigma N,Sigma,Cp,
Cpk,误差百分比,-NoGo,+NoGo
最高限制,最低限制,10等分
RS232(真),300-19.2K波特
RS232(真),300-19.2k波特
传感器线性全量程 +(CW)/-(CCW)1.8V,读数±1%
两个,常开,A型,无论CW/CCW,或无论进行扭力/力
测试,当达到传感器量程110%时,继电器闭合,额定
12VDC@1/2A

*如果TTC传感器不参与测试,
则测试仪的精度为千分之五(±0.5%)。实耐宝 snapon(snap-on|snap on) JH Williams
传感器
所有TTC系列传感器包括相应扭矩测量范围的适配器
型号 描述 驱动大小
In.
范围 支架
类型
TTC5
TTC6
TTC65
TTC7
TTC8
TTC10
TTC11
TTC12
TTC13
TTC14
TTC400*
传感器
传感器
传感器
传感器
传感器
传感器
传感器
传感器
传感器
传感器
四合一
传感器
1/4
1/4
1/4
3/8
3/8
1/2
1/2
3/4
1
1
1/4
3/8
3/8
1/2
15-200 in. oz.(0.1-1.4Nm)
4-50 in.lb.(0.5-5.6Nm)
15-150 in.lb.(1.69-16.9Nm)
30-400 in.lb.(3.38-45Nm)
80-1000 in.lb.(9-112.5Nm)
10-125 ft.lb.(13.5-168.8Nm)
20-250 ft.lb.(27-374Nm)
60-600 ft.lb.(81-810Nm)
100-1000 ft.lb.(135-1350Nm)
200-2000 ft.lb.(270-2700Nm)
4-50 in.lb.(0.45-5.6Nm)(最小)
30-400 in.lb.(3.38-45Nm)
80-1000 in.lb.(9-112.5Nm)
20-250 ft.lb.(27-337.5Nm)(最大)
TTC3421
TTC3421
TTC3421
TTC3421
TTC3421
TTC3422
TTC3422
TTC3422
TTC15001
TTC15001


*使用TTC600,TTC800和VERSA600LDR时,应使用TTC5000-1
作为TTC400的安装架。

特性:
大屏幕LCD显示
自动下载
两个RS232串行口,可用于连接计算机或打印机
记忆和调出3000个测量数据(包括测量时间)
实时时钟
灵敏传感器
机械装载器
具备模拟输出,可接绘图仪
外接打印机可以放在仪表上
远程开关用于控制发送/打印功能
多国语言
四种模式―跟踪,峰值保持,第一峰值,动力工具
内置统计处理(SPC)
CE认证
实耐宝 snapon(snap-on|snap on) JH Williams

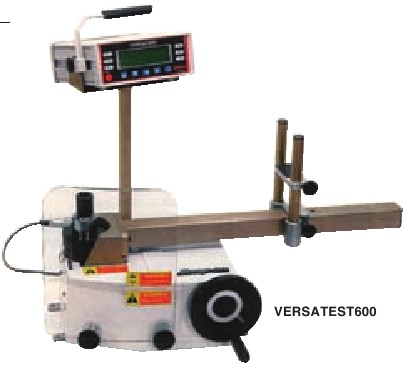

VERSATEST600:提供高速静态和动态力矩监测。包括
VERSTATEST示波器,VERSA600LDR加载器,TTC12传
感器,TTC400四合一传感器和TTC5000-1四合一安装架。
VERSA600LDR:便携式扭矩加载器可放置在桌上,带防护
隔板。设备可连接各种被测的扭力扳手。可选的扭力螺丝刀
安装架用于扭力螺丝刀的测试。最大范围600 ft.lbs。可使用
TTC系列15 in.oz至600 ft.lbs.范围内的任何传感器。四个胶垫
可以防止操作面的位移。大的手动轮可以均匀的加力。

所有Snap-on® 扭力扳手和检定仪都提供标定证书。
所有扳手都根据ASME B-107-14和ISO 6789精度标
准进行检定(20%-100%)满量程,可溯源至NIST。

附件
TTC3421
TTC3422
TTC15002
TTC1121
TTC501
TTC502
TTC75002
"A"类机架
"B"类机架
"C"类机架
串行打印机
PC连线
打印机连线
扭力螺丝刀测试配件
